Емкость ЕП-100

Емкость подземная ЕП-100 (ЕПП-100) используется в качестве дренажной емкости на промышленных предприятиях под слив различных жидкостей — топлива, нефтепродуктов, конденсата, воды и т.д..

Корпус резервуара изготавливается из металлических заготовок (обечаек). Сборка осуществляется при помощи стыковки обечаек и автоматической сварки. Днища в зависимости от технического задания могут использоваться эллиптической или конической формы.

Готовая дренажная емкость объемом 100 кубов, представляет собой стальной горизонтальный бак с горловинами. Количество горловин зависит от требования заказчика. В горловинах размещается различное технологическое оборудование (насос, датчик уровня, сигнализатор, манометр, клапаны и др.) и трубопровод для сбора и откачки жидкости. Также через горловину осуществляется осмотр внутренней части емкости.

Внутри емкость усиливается ребрами жесткости. Чтобы при давлении грунта, или других воздействиях исключить деформацию.

Для производства подземной емкости используются следующий вид металла:

• сталь СТ3. Используется в умеренном климате, где температура эксплуатации не будет ниже -400С;
• сталь 09Г2С. Для регионов, где температура может опускаться ниже -400С;
• нержавеющая сталь. Резервуары из нержавейки используются для хранения чистой питьевой воды.

Дренажная емкость может быть 2-ух типов:

1. ЕП-100 емкость подземная объемом 100 м3;
2. ЕПП-100 емкость подземная с подогревом объемом 100 м3.

Дренажная емкость с подогревом в основном используется в 2-ух случаях:

1. для работы с вязкими жидкостями, которые перед перекачкой необходимо подогревать;
2. в регионах с низкими температурами, где рабочая жидкость может замерзнуть.

Обогрев осуществляется при помощи нагревающегося электрического кабеля или системой внутреннего трубопровода с теплоносителем.

Вместе с системой обогрева на емкость наносится теплоизоляция. Утепление емкости уменьшает тепловые потери.

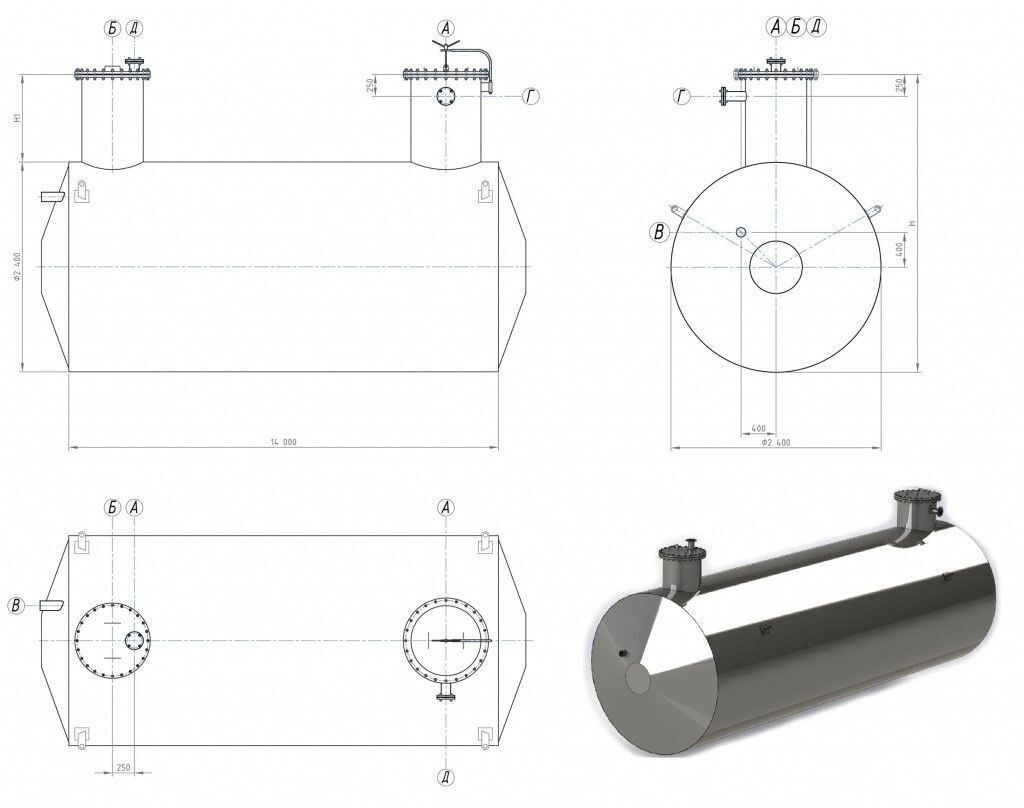

Данная схема является ознакомительной. Мы готовы поставить продукцию как по типовому проекту, так и по индивидуальным чертежам.

Обозначение	Назначение	Количество	Ду, мм	Рабочее давление, МПа
А	Люк лаза	1	800	0,25
Б	Люк	1	700	0,25
В	Патрубок для приема жидкости	1	100	-
Г	Дыхательный трубопровод	1	100	1,6
Д	Патрубок замерный	1	100	1,6

Подземные бочки находясь в грунте подвергаются сильному коррозийному воздействию. Для обеспечения максимального срока службы все подземные емкости на заводе покрываются специальными антикоррозийными материалами и гидроизоляцией. При необходимости наноситься резинобитумное покрытие. Дополнительно, по требованию заказчика антикоррозийное покрытие также можно нанести на внутреннюю поверхность резервуара.

Подземный резервуар поставляется на объект в готов виде. Емкость ЕП-100 устанавливается в грунт на подготовленное бетонное основание. Глубина зависит от высоты горловин. Для простоты монтажа в конструкции емкости предусмотрены специальные опоры, которые крепятся к основанию с помощью анкеров.

При высоком уровне грунтовых вод и слабом креплении, емкость ЕП-100 в пустом состоянии может всплыть. Поэтому дополнительно рекомендуется фиксировать специальными хомутами.
